建筑消防檢測的方法及消防檢測儀器設備工具分析

現如今，隨著科技的發展，無論是住宅樓，還是寫字樓，我們的房屋是建得越來越高。因此，對于房屋的消防，這是一個不小的考驗。在日常生活中，為了保證消防設備的完好，我們需要進行消防的檢測。下面我們就“消防檢測的方式及其設備的簡要介紹”來詳細了解下。

【消防檢測時使用的檢測儀器工具介紹】

電氣消防安全檢測是一項技術性較強的工作，應該采用先進的技術和方法來完成。目前，電氣消防檢測一般采用紅外測溫技術、紅外熱成像技術、超聲波探測技術、諧波檢測技術，結合專業電工測量技術進行。

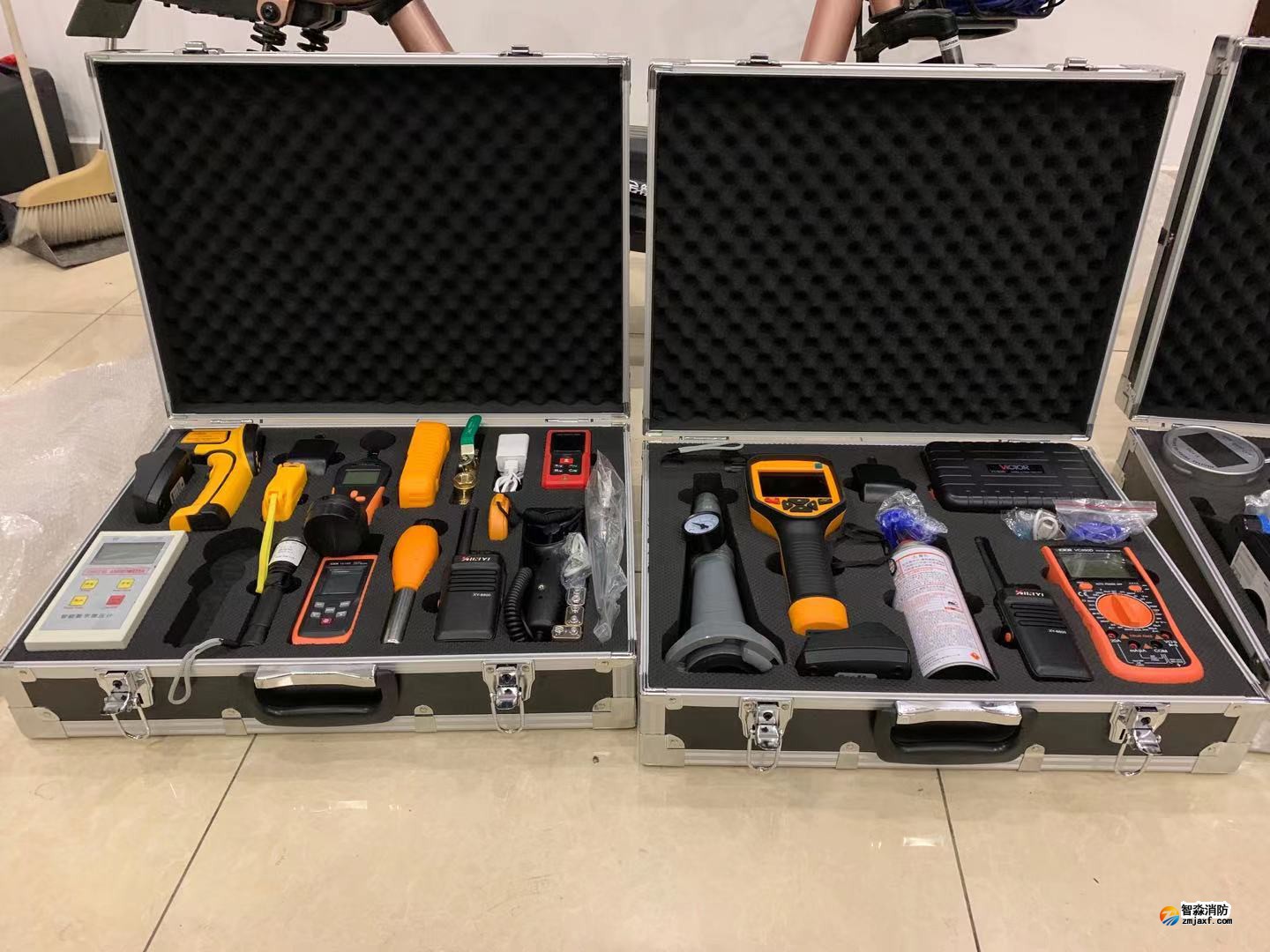

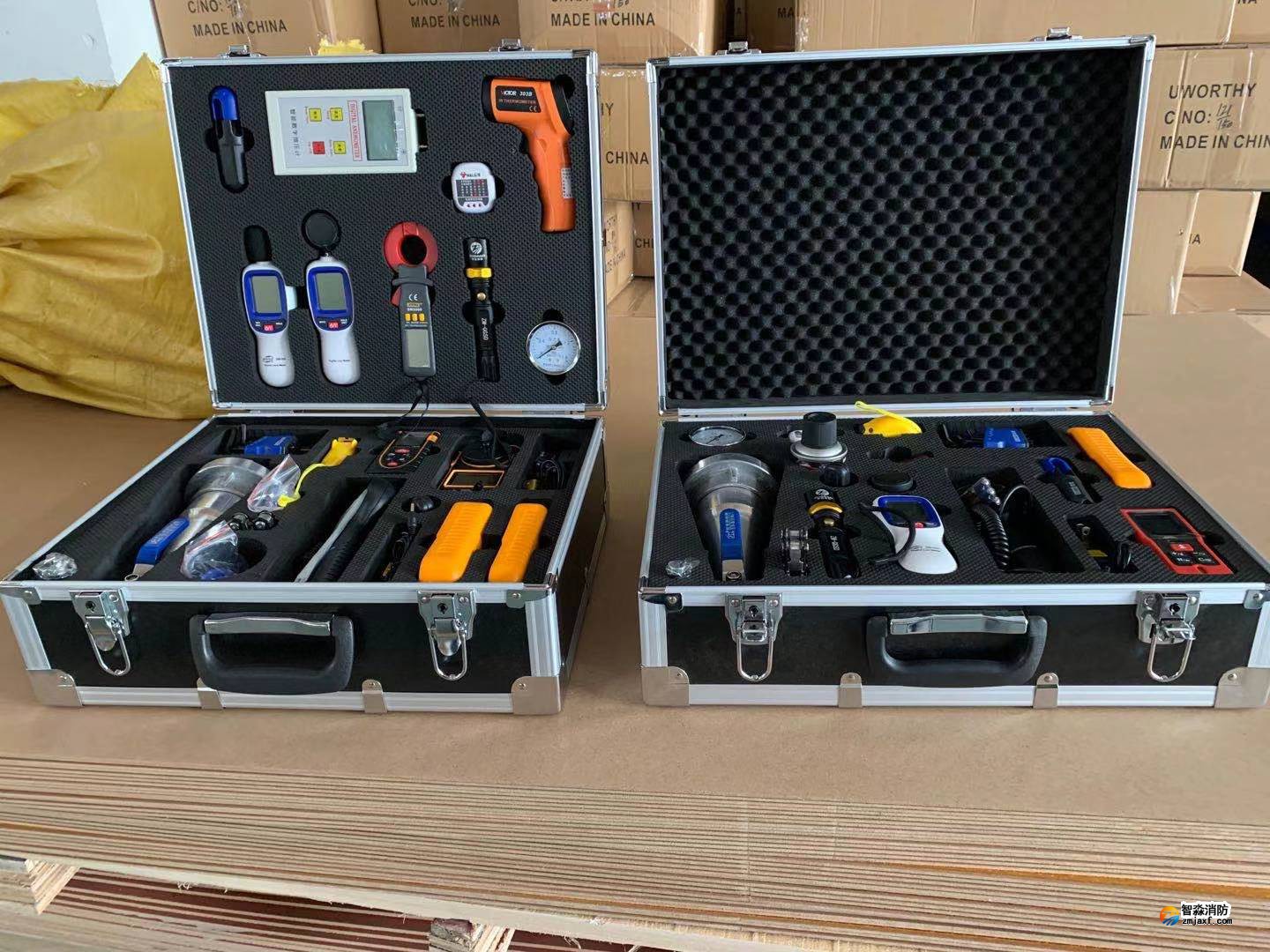

使用的主要儀器設備有消防電氣檢測箱、建筑消防設施檢測箱、紅外測溫儀、紅外熱像儀、超聲波泄漏檢測儀，以及常用的包括電壓、電流、絕緣電阻、接地電阻、電流諧波等電工測量?jī)x器工具，

1. 使用紅外測溫儀可以對異常發熱部位進行溫度測試，進行電接觸部分及熱 表面部位的點狀測溫，運用對比法判斷設備正常溫升或故障。常用型號有F68、F572、KR90等。

2. 使用紅外熱像儀可以進行自動掃描，檢查溫度、識別溫差變化，確定火災 的隱患部位及性質可對重點電氣線路和設備的發熱部位攝取熱像圖，并經計算機軟件對熱像圖的溫度場分布情況進行分析處理，向受檢方出具檢測分析的熱像報告。常用型號有IRI1011、IRI4010等

3. 使用超聲波泄漏檢測儀對由高阻接地、導線虛接、絕緣破損漏電、接頭接 觸不牢及悶頂內線路、混凝土內線路、埋地電纜線路或局部電磁場高升形成的火花放電漏電的電氣裝置進行探測，捕捉火花放電的超聲和超聲波信號，并轉換成人耳可以聽到的聲音。

從而達到診斷火花放電漏電隱患狀態的 目的。主要有美國UE公司生產ULTRAPROBE2000和ULTRAPROBE500型，國產型號主要選擇UT100K，價格較低。

4. 鉗型接地電阻測試儀是不需打樁接地便能準確無誤地測出避雷、靜電和電 氣保護接地的電阻值。日本產的4200 法國產CA6415。

5. 數字絕緣電阻測試儀能測出電線電纜的絕緣層的老化程度以及耐壓絕緣電 阻值。日本產3005、3007型，國產的VC60等

6. 高壓驗電器可以測出0－10KV的電壓，用于檢測人員的安全防護。

7. 插座檢測儀能在不拆卸插座的情況下測出插座的“左零右火”接線以及接 地保護線的情況，還可模擬30mA的漏電漏電斷路器測試，既便捷又準確。

8. 運用真有效值交直流鉗表和普通鉗形電流表測試電壓、電流、頻率等相關 參數，要求其具有較高的測試分辨率、測試精度以及較多的測試功能。

這類儀表具有鉗口直徑大、測試分辨率和精度高、的小電流、涌流測量等特點。同時此類鉗表人性化的設計非常適合在空間狹小的場合使用?？梢詼?zhǔn)確快速的測量線路和電氣設備的負載電流值。

9. 漏電開關測試儀可以試驗直流靈敏斷路器，有三個指示燈，可做線路的檢查， 0和180度相角開關和快速測量讀數是否一致，跳脫時間會顯示在數字屏幕上.

10. 管線故障尋蹤儀可對墻體內或地板內的電線、電纜和任何金屬導體進行探 測和跟蹤。并查找電線、電纜的短路或斷路故障位置。在沒有電源的情況下也可進行操作。若使用多個信號發射器還可以在斷電或不斷電的情況下對線路進行分線。主要型號有VC15B.

11. 三相電力諧波/平衡分析儀主要用于測量分析電氣設備的負載和特性， LCD 顯示10組測量資料，可連接4把電流鉗，測量三相四線 ，1P2W、1P3W、3P3W2M、及3P4W式功率測量。真有效值測量。

電力KW、KVAR、KVA、PF、θ、Hz及能量KWh、KVARh及KVAh測量、自動連續資料記錄 （512KB內存，20，000筆）、 可設定開始記錄及結束記錄時間、RS-232接口傳輸，具有三相電壓、電流波形顯示及諧波分析功能。常用型號有新宇勝利儀器的P102、FR3600等。

12. 數字萬用表作為日常檢查工作中必備的測試工具之一，主要用于測試電壓、 電流、頻率等相關參數，要求其分辨率至少要達到4 1/2位（19999字）。

目前維護人員通常用到的是這類萬用表的分辨率可達到4 4/5位（50，000字），完全能符合《規程》對測試精度的要求。同時，這類萬用表具有良好的防摔、防燒、防磁、防濺射、智能告警等特點，非常適合檢測現場使用。

13. 感應試電筆。 感應試電筆主要用于檢查帶電母線的通電部位，目前檢測人 員通常使用的感應試電筆由于采用感應式測試，無需物理接觸，因此極大的保障了維護人員的人身安全。美國F－1AC（低壓）/ AC（高壓）型感應式試電筆。

14. 相序測試儀主要用于測試三相交流電的相序，這類相序表輕巧便攜、測試 簡單，非常適合測試現場使用目前檢測人員通常用到的是日本8030和VC850相序表。

15. 感煙探測器功能試驗器（煙槍）和感溫探測器功能試驗器（溫槍）：主要 用于產生模擬火災信號，檢驗火災自動報警及聯動控制系統功能。常用型號有新宇勝利儀器VC-08與VC-3.5等。

16. 風速儀：測量排煙口、送風口的風速及風溫。

17. 照度計：測量各種場合光照度和應急指示燈具的亮度，以判斷發生火災時 疏散照明的要求

18. 聲級計：測量各種場所的噪音量

19. 溫、濕度計：測量環境溫度和濕度，對檢測環境進行監控。

20. 可燃?xì)怏w檢測儀：用于工作環境中連檢測烷類，醇類和有機揮發物等可燃 氣體的濃度，

21. 防火涂料測厚儀：檢測鋼結構防火涂料涂層的厚度。

22. 國產系列常用儀器（工具）作為實施檢測的輔助。 采用以上儀器設備進行綜合檢測并經我中心引進開發的數碼圖像及計算機信息處理系統分析處理，是目前國內的電氣防火專業檢測分析系統，完全能夠滿足一般場所建筑消防設施檢驗和電氣防火安全檢測的各種技術要求。

【消防檢測的工作如何進行】

1、常用儀器

紅外測溫儀、超聲波多功能探測儀、接地電阻測試儀、交直流鉗 型兩用表等。

紅外、超聲傳感器和計算機等現代高新技術的發展，為在線檢測、診斷電氣裝置過熱和火花放電外在表征信號，提供了機遇和可能。紅外檢測法和超聲檢測法，能夠使我們?cè)陔姎庀到y(tǒng)正常運行的狀態下，實施非接觸式的快捷檢測，發現系統的過熱和火花放電部位。

2、紅外檢測法

自然界中凡是溫度高于0K 的物體都會產生紅外輻射，物體的紅外輻射特性、輻射能量的大小及其按波長的分布等，與物體的表面溫度有著十分密切的關系。通過被測物體紅外輻射能量的測量，能準確地確定物體的表面溫度，這就是紅外測溫的基本原理。

3、紅外點溫儀是以被測目標的紅外輻射能量與溫度呈一定函數關系而制成的儀器

在工作時，被測目標的紅外輻射能量經儀器透鏡會聚，并通過紅外濾光片進入紅外探測器，探測器將輻射能量轉變成電能信號，再經放大器放大，電子電路處理，由液晶顯示器顯示出被測物體的表面溫度。本儀器屬于不接觸、非掃描的紅外輻射測溫裝置。

4、 紅外熱電視是利用熱電效應原理成的熱成像掃描裝置，將被測目標物體表面的紅外輻射轉變成視頻信號

紅外熱電視的信號電流大小與目標溫度變化律dT/dt 成正比。也就是說沒有變化就不能建立熱像，或者說對準目標不動時，熱像很快消失，所以紅外熱電視要進行調制才能達到建立圖像。

調制方法有以下三種：

（1）平移調制――平移調制的工作方式是將被測目標與儀器之間作相對運動。因此，平移調制熱電視工作時，要不停地?fù)u動儀器才能建立圖像和保持圖像，由于不停的搖動，影響測溫度準確度、定位，同時圖像有拖尾，造成圖像失真，清晰度不高。

（2）斬波調制――斬波調制是采用周期性斬?cái)嗳肷涞谋粶y(cè)目標紅外輻射的方法，在儀器內增加由電動機驅動的調制盤。其圖像穩定、清晰、無拖尾、無失真、測溫準確、定位方便，無論是技術性能還是實用性都比較先進；其不足是機械調制及同步跟蹤的技術比較復雜，易出故障，價格高。

（3）瞬變調制――瞬變調制的工作方式是將電子快門用于照相的方式，利用瞬間拍攝的一幅被測目標的熱像。其特點是將圖像定格，即可測量圖像上任一點的溫度。圖像穩定，無拖尾，測溫準確度高。其缺點是不能連續地跟蹤，不能連續地拍攝圖像。
