高壓發生器別名為直高發或者直流高壓發生器,它是專門用來檢測電力器件的電氣絕緣強度和泄漏電流。
一般使用高壓發生器都是對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。不同的被試品測量方法也不同。
一、微安表

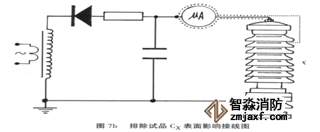

微安表必須有金屬屏蔽,應采用屏蔽線與試品聯接。高壓引線的屏蔽引出應與儀表端的屏蔽緊密聯接。如果試品表面污穢要排除試品表面泄漏電流的影響可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接(見下圖)。
二、氧化鋅、避雷器

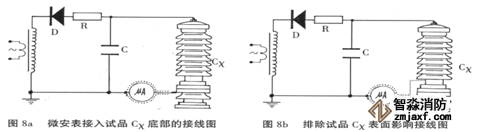

對氧化鋅、磁吹避雷器等試品接地端可拆開的情況下,也可采用在試品的底部(地電位側)串入電流表進行測量的方式。 當要排除試品表面泄漏電流的影響,可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接(見下圖)
對于氧化鋅避雷器等小電容試品一般通過測壓電阻放電時間很快。而對電纜等大電容試品一般要待試品電壓自放電至試驗電壓的20%以下,再通過配套的放電棒進行放電。待試品充分放電后掛好接地線,才允許進行高壓引線的拆除和更換接線工作。
最后需要強調的是使用直流高壓試驗器的工作人員必須是具有“高壓試驗上崗證”的專業人員。
