煙氣分析儀檢定規程

1 設備范圍
本文規程適用于煙氣分析儀(以下簡稱分析儀)的首次檢定、后續檢定和使用中檢驗。
2 設備概述

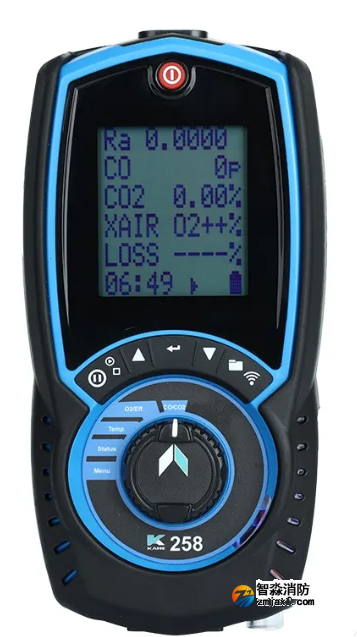

分析儀主要應用于測量煙氣中的二氧化硫、氮氧化物、一氧化碳等有害氣體及氧氣的濃度。傳感器可選擇性配置，測定一種或多種氣體。分析儀由氣路系統和電路系統兩部分組成。其工作原理是抽氣泵將煙氣經采樣管送至傳感器的氣室，傳感器的輸出電信號通過電子線路將模擬信號放大，轉換成被測氣體的濃度。
3 計量性能要求
3.1 示值誤差
示值誤差不超過±5%a
3.2 重復性
重復性不大于2%。
3.3 響應時間
響應時間不大于90s。
3.4 穩定性
1小時內示值變化不大于5%。
4 通用技術要求
4.1 外觀及結構要求
4.1.1 分析儀的銘牌上應標有產品名稱、型號、出廠編號、制造日期、制造廠名、制造計量器具許可證邁互二標志及編號，并附有使用說明書。
4.1.2 分析儀(包括采樣管)不應有妨礙正常工作的機械損傷。各調節器轉動靈活，定位準確。各固定件應無松動。通電后，數字顯示完整清晰。
4.2 最大流量
調節流量計流量能夠達到使用說明書規定的流量。
4.3 絕緣電阻
對交流供電電源分析儀，絕緣電阻不小于20MΩ。
5 計量器具控制
計量器具控制包括:首次檢定、后續檢定和使用中檢驗。
5.1 檢定條件
5.1.1 檢定時環境條件
(1 ) 溫 度:15℃ 一35℃ 。
(2 ) 濕 度:不大于85%RH。
(3 ) 電 源電壓:AC 220 (1±10%)V。
5.1.2 檢定用設備
(1 ) 標準氣體:二氧化硫、一氧化氮、一氧化碳、氧氣標準物質，其濃度的擴展不確定度應不大于2% (k=3)。
(2 ) 零點校準氣:清潔空氣。
(3 ) 電子秒表:分度值O.O1s。
(4 ) 流量控制器:流量穩定性優于2%，流量范圍應能滿足被檢儀器需要，并設有放空的流量計。
(5 ) 絕緣電阻表:500V,10級。
5.2 檢定項目

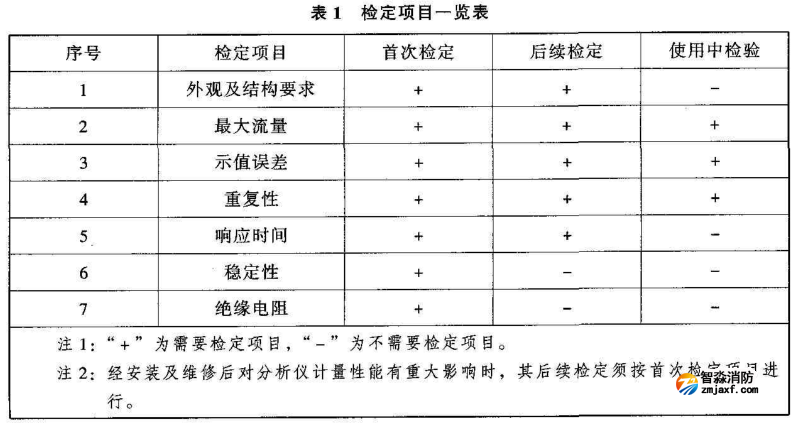

檢定項目如表1所示。

5.3 檢定方法
5.3.1 外觀及結構要求
用目視和手動檢查。

5.3.2 最大流量
將流量計與分析儀進氣口連接，啟動分析儀抽氣泵，調節流量計流量，觀察能否達到使用說明書規定的流量。

5.3.3 示值誤差
分析儀校準零點后，分別通人約為滿量程20%,50%和80%的標準氣體，每種濃
度的氣體通人3次，讀取各穩定示值c_i。按公式(1)分別計算出不同濃度測量值的示值誤差△_a。


取示值誤差△_a中的最大值為分析儀的示值誤差檢定結果。

5.3.4 重復性

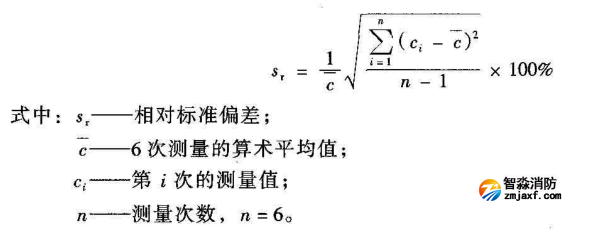

分析儀校準零點后，分別通人約為滿量程80%的標準氣體，待示值穩定后，得到測量值c_i。然后回零，上述步驟重復6次，重復性以相對標準偏差、r表示，各參數的s_r均可按公式(2)分別計算。

5.3.5 響應時間
分析儀校準零點后，首先通人約為滿量程80%的標準氣體，讀取儀器穩定初值，然后通人清潔空氣，讓儀器回零后，再通人上述標準氣體，并同時用秒表記錄儀器達到穩定初值90%的時間，重復上述步驟3次，取算術平均值為分析儀的響應時間。

5.3.6 穩定性

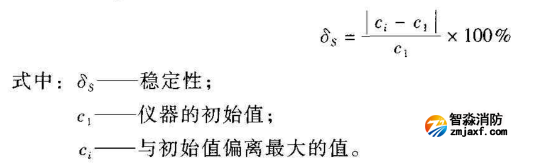

分析儀校準零點后，通入約為量程80%的標準氣體，分別讀取穩定示值c_1，作為儀器的初始值。讓儀器連續運行1h，每間隔15min通人一次標準氣體，同時讀取穩定示值c_i。每種標準氣體讀取穩定示值4次，取與初始值偏離最大的值c_i。按公式(3)計算穩定性δ_s.

5.4 檢定結果處理
經檢定符合本規程要求的分析儀，發給檢定證書;不符合本規程要求的，發給檢定結果通知書，并注明不合格項目。
5.5 檢定周期
分析儀的檢定周期一般不超過1年。
