防雷元件測試儀又名防雷元件測試儀、SPD現場測試儀，是智淼君安（江蘇）消防工程技術有限公司研發生產的一種用于避雷器、防雷器、浪涌保護器、壓敏電阻、金屬陶瓷放電管、直空避雷管等性能測試的專用儀表。本儀表采用充電功能離線使用克服了傳統產品要插電使用不方便現場操作的缺點、電壓輸出2000V應用范圍更加廣泛、使用高壓短路保護、自動放電功能、儀表可靠安全耐用。同時采用豪華大彩屏幕顯示、數據存儲、數據查閱、合格判斷、自動關機、USB數據上傳等功能。整機美觀高檔，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。
而且具有防震、防塵、防潮結構，適應惡劣工作環境，是氣象防雷、電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種避雷器和浪涌保護器的性能參數測試。
防雷元件測試儀由中大規模集成電路組成。本表輸出功率大，起始動作電壓測量范圍：10-2000V，漏電流測量范圍：0.1~199.9uA，重復穩定性好，一鍵測量方便快捷。
三．量程及精度
|
測量功能 |
輸出電壓 |
測量范圍 |
精度 |
分辨率 |
|
壓敏電阻 |
起始動作電壓 U1mA |
10～2000V |
±2%rdg±3dgt |
1V |
|
漏電流I0.75,1mA |
0.1~199.9uA |
±2%rdg±10dgt |
0.1uA |
|
|
放電管 |
放電電壓 |
15～2000V |
±2%rdg±3dgt |
1V |
|
絕緣電阻 |
500V |
0～1000M |
±3%rdg±10dgt |
1M |
基準測試條件： 1mA±10uA(23℃)
四．技術規格
|
功 能 |
壓敏電阻、放電管放電電壓和漏電流測量、絕緣電阻測試 |
|
環境溫度濕度 |
23℃±5℃，75%rh以下 |
|
電 源 |
DC 7.2V 6節LR14充電池連續待機3小時以上 |
|
測量方式 |
直流壓降法 |
|
換 檔 |
全自動換檔 |
|
背 光 |
有 |
|
顯示模式 |
彩屏 |
|
測量指示 |
測量中右下角文字提示（僅自動模式） |
|
LCD尺寸 |
108mm×65mm |
|
儀表尺寸 |
長寬高：240mm×188mm×85mm |
|
測試線 |
紅色1米 黑色1各一條 |
|
過壓保護 |
有 |
|
數據存儲 |
500組，“H”存儲指示，“存儲數組”顯示“500”字樣表示存儲已滿 |
|
數據查閱 |
查閱數據時“MR”符號指示 |
|
溢出顯示 |
超量程溢出時“OL”符號指示 |
|
合格判斷功能 |
測量值在判斷值范圍內有聲音提示，合格響一聲，不合格響三聲。 |
|
電池電壓 |
電池電壓低符號顯示，電池電壓低時提醒及時更換電池 |
|
自動關機 |
閃屏指示，開機15分鐘后自動關機 |
|
功 耗 |
待機: 約140mA(亮度最低) |
|
最高亮度：約300mA |
|
|
測量：約830mA(亮度最低) |
|
|
質 量 |
儀表：1230g (含電池) |
|
工作溫濕度 |
-10℃～40℃；80%rh以下 |
|
存放溫濕度 |
-20℃～60℃；70%rh以下 |
|
絕緣電阻 |
200MΩ以上(電路與外殼之間500V) |
|
耐 壓 |
AC 3000V/rms(電路與外殼之間) |
|
電磁特性 |
IEC61326(EMC) |
|
適合安規 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)； |

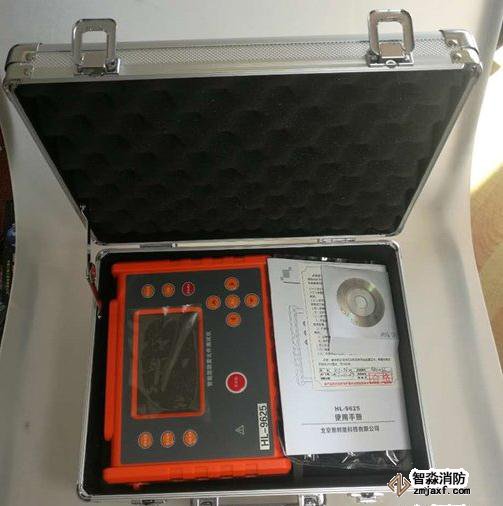

| 儀表 | 1臺 |
| 高壓測試線 | 2條（紅色,黑色各一條） |
| 電池 | 1.2V充電電池6節 |
| 充電器 | 1個 |
| USB數據線 | 1條 |
| 光盤 | 1個 |
| 說明書、保用證 | 1套 |
| 儀表箱 | 1個 |
