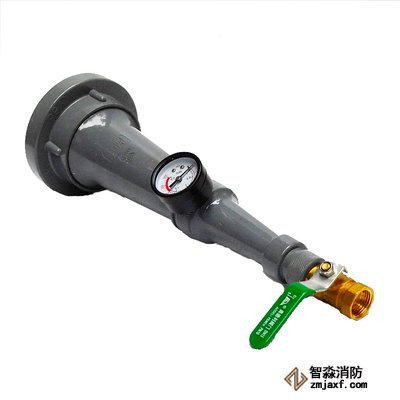

ZM-SS消火栓測壓接頭壓力表量程0-1.6MPa用于檢測室內消火栓的靜水壓和出水壓力，并校核水槍充實水柱的專用裝置

消火栓系統試水裝置

a.消火栓栓口靜水壓的測量

(a)將HL—3試水檢測裝置連接到火栓栓口；

(b)安裝好壓力表，并調整壓力表檢測位置使之豎直向上；

(C)在HL—3度水裝置出口處裝上端蓋；

(d)緩慢打開消火栓閥門，壓力表顯示的什為消火栓栓口的靜水壓（Mpa）；

(e)測量完成后，關閉消火栓閥門，旋松壓力表，使HL—3試水檢測裝置內的水壓泄掉，再取下端蓋。

b.消火栓栓口出水壓力的測量。

(a)將水帶連接到消火栓栓口；

(b)將水帶接到HL—3試水檢測裝置的進口；

(c)打開消火栓閥門放水此時不應壓折水帶，壓力表顯示的水壓即為消火栓栓口的水壓力。

c.通過HL—3試水檢測裝置校核水槍的實水柱可以采取以下的連接的方式：

消火拴口→水帶→HL—3試水檢測裝置

打開消火栓閥門放水，此時水槍充實水柱與試水檢測裝置上的壓力表的顯示的栓口出水壓力之對應關系見表1

表（3）消火栓口出水口壓力和流量、充實水柱關系

注意事項

a.測量時，特別是在測量栓口靜壓時，開啟閥門應緩慢，避免壓力沖擊造成檢測裝置損壞；

b.靜壓測量完成后，折下端蓋緩慢旋下端蓋泄壓；

c.測量出口壓力和充實水柱時，應注意水帶不應有彎折；

d. HL—3消火栓試水檢測裝置使用后，應將水擦凈放回。

消火栓系統試水檢測裝置是用于檢測室內消火栓的靜水壓，出水壓力，并校核水槍充實水柱的專用裝置，圖8-1。由水帶接口、短管、壓力表和悶蓋組成，可在消火栓出口形成一個測壓環節。當與消火栓和水帶、水槍連接時，檢測栓口出水壓力，當與消火栓和悶蓋連接時，檢測栓口靜水壓。

圖1消火栓系統試水檢測裝置

（一）、應用范圍

靜水壓力測試：使用消火栓系統試水裝置，選擇最不利處消火栓，連接壓力表及悶蓋，開啟消火栓，測量栓口靜水壓力。（注：當建筑高度不超過100米時，高層建筑最不利點消火栓靜壓不應低于0.07MPa，當建筑高度超過100米時，高層最不利點消火栓靜水壓力不應低于0.15MPa。

使用消火栓系統試水裝置，選擇最有利處消火栓，開啟消火栓，測量栓口靜水壓力。（注：栓口靜水壓力不應大于1.0MPa。

（二）、使用方法（僅供參考，可查閱具體說明書）

消火栓栓口靜水壓力的測量

1.將消火栓測壓接頭接到消火栓栓口。

2.安裝好壓力表，并調整壓力表檢測位置使之豎直向上。

3.在消火栓測壓接頭出口處裝上端蓋。

4.緩慢打開消火栓閥門，壓力表顯示的值為消火栓栓口的靜水壓力，圖8-2。

5.測量完成后，關閉消火栓閥門，旋松壓力表，使消火栓測壓接頭內的水壓泄掉，然后取下端蓋。在測量栓口靜壓時，開啟閥門應緩慢，避免壓力沖擊造成檢測裝置損壞。

動壓測試：使用消火栓試水檢測裝置，打開悶蓋，按設計出水量開啟消火栓，啟動消防泵，測量最不利處消火栓出水壓力。（注：消火栓充實水柱應符合設計要求，建筑高度小于24m普通建筑，充實水柱不小于7m，建筑高度小于100m高層建筑，甲乙類廠房，超過六層民用，超過四層廠房、庫房，充實水柱不小于10m，建筑高度小于100m高層工業建筑，高架庫房，充實水柱不小于13m。可以參看表1。

使用消火栓系統試水檢測裝置，打開悶蓋，按設計出水量開啟消火栓，啟動消防泵，測量最有利處消火栓出水壓力。（注：栓口出水壓力不應大于0.5MPa,如大于0.5MPa,消火栓處應設減壓裝置)。

表1水槍出水壓力和流量、充實水柱關系表

注：紅字部分是常用數值。

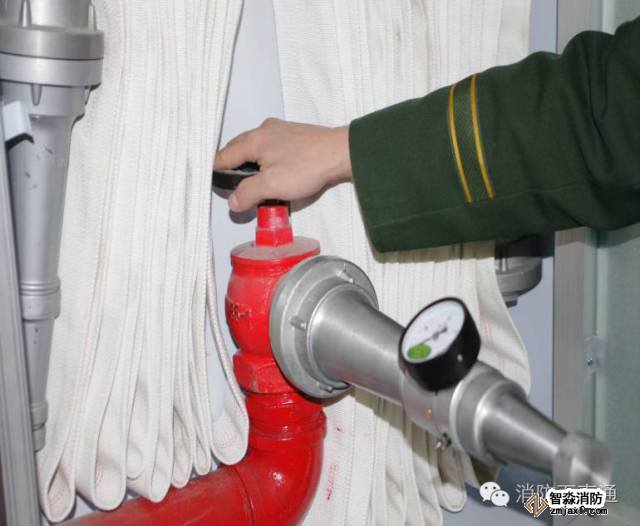

圖2消火栓系統試水檢測裝置使用范例
