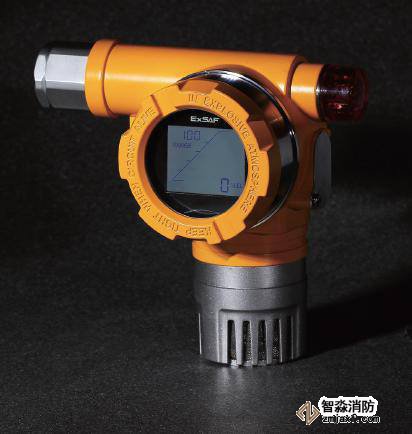

可燃氣體探測器是一種安裝在爆炸性危險環境的點型氣體探測設備,它將現場的可燃氣體濃度轉化成電信號并傳送至位于安全區的監控設備,以達到監測現場可燃氣體濃度的目的。在設計和施工過程中,可燃氣體探測器應遵循相應的標準和要求。
目前,可燃氣體探測器常用的傳感器有:催化燃燒傳感器、半導體傳感器。
催化燃燒式傳感器是可燃氣體探測器常用的傳感器類型,它的工作原理是基于一個惠斯通電橋的結構。
在它的測量橋上涂有催化物質,它在整個的測量過程中是不被消耗的。即使在空氣中氣體和蒸氣濃度遠遠低于LEL(爆炸濃度下限)時,它們也會在這個橋上發生催化燃燒反應。測量時,要在參比和測量電橋上施加電壓使之加熱從而發生催化反應,這個溫度大約是500℃或者更高。
正常情況下,電橋是平衡的,V1?=?V2,輸出為零。如果有可燃氣體存在,它的氧化過程(無焰燃燒)會使測量橋被加熱,溫度增加,而此時參比橋溫度不變。電路會測出它們之間的電阻變化,V2?>?V1,輸出的電壓同待測氣體的濃度成正比。
半導體傳感器也是可燃氣體探測器和有毒氣體檢測儀常用的傳感器。它的全稱是“金屬氧化物半導體傳感器(MOS)”,它既可以用于檢測PPM級的有毒氣體也可以用于檢測百分比濃度的易燃易爆氣體。
MOS傳感器由一個金屬半導體(比如SnO2)構成,在清潔空氣中,它的電導很低,而遇到還原性氣體,比如一氧化碳或可燃性氣體,傳感元件的電導會增加,從而引起電流變化觸發報警電路。通過控制傳感元件的溫度,可以對不同的物質有一定的選擇性。
